ITソリューションツールのご紹介

Weview Webデータ表示装置 Web Channel Viewer
Html自動巡回表示装置
LAN変換装置 スイッチングハブ機能つきLAN-RS232c変換装置
MMX RS232c 延長、切替装置
リモートIO リモートIO RS232c、接点入出力拡張装置
表示器 LED表示器
カウント機能、無線LAN、RS232c
RF-ID RF-ID応用装置
生産現場情報の入力端末IT-POP 生産現場情報の入力端末IT-POP
ハンディバーコードリーダー ハンディバーコードリーダー
FA、制御、アミューズメントなど、各種基板開発・製造 FA用、制御用、アミューズメント用など
各種基板、装置、開発・製造
営業の問い合わせ

LAN RS232c変換

型式
仕様

TCP/IP
シリアル
ポート変換
ユニット

TCP-RS1

RS-232Cシリアルインターフェイス信号を、TCP/IPに変換してLAN接続するユニット。
(LAN接続されたパソコン側では、サポートソフトの利用でCOMポートとして機能) 4ポートのスイッチングハブ機能内蔵で、増設が容易です。
AC100V入力で動作しますので、設置が容易です。

【シリアル通信部】
 ・通信仕様:RS-232C準拠 D-sub9pinオス(DTE仕様)
 ・通信速度:300〜230Kbps
【LAN通信部】
 ・規格:100BASE-TX/10BASE-T
 ・ポート数:5(内1ポートは内部接続で使用)
 ・HUBと端末間距離:最大100m
【電源部】
 ・AC100V 10VA以下
【外形寸法】
 ・W153×H32×D83mm 突起含まず
ソリューションツールのお問合せ
▲

RS232c 延長切替装置

MMXパソコン接続 MMX D端末接続
型式
仕様

マスター
ユニット

MMX-M

MMX-M

RS232c 延長切替装置の親局
パソコンやIT-POPの機器や、232c付きの機器などに接続し、延長と切替の制御を行います。

【RS-232c部】
 ・パソコンやIT-POP機器との接続用
 ・コネクタ DSUB25ピン(DTE仕様)
 ・通信速度 600〜38.4Kbps
 ・フォーマット パリティ有無、奇偶。7/8bits
 ・送受信バッファ 128Byte
【ネットワーク部】
 ・バス型でデジーチェン方式とスター方式が選択可能
 ・バス型の場合、最大延長距離100m、スター型の場合、最大100m
 ・バス部の通信速度 115.2Kbps
 ・RJ-45コネクタでLAN用カテゴリ5のケーブル使用可
【電源】
 ・ネットワークバス給電 24V 100mA(MAX)/1台

スレーブ
ユニット

MMX-S

MMX-S

RS232c 延長切替装置の子局
各種の機器と延長先で接続します。

【RS-232c部】
 ・各種機器との接続用
 ・コネクタ DSUB25ピン(DTE仕様)
 ・通信速度 600〜38.4Kbps
 ・フォーマット パリティ有無、奇偶。7/8bits
 ・各スレーブユニットはそれぞれ個別に通信速度、フォーマットが設定可能
 ・送受信バッファ 128Byte
【ネットワーク部】
 ・RJ-45コネクタでマスターユニットに接続
 ・RJ-45コネクタ2個装備。デジーチェン接続可能
【電源】
 ・ネットワークバス給電 24V 100mA(MAX)/1台

電源ユニット

I-RUP

I-RUP

バス給電用
電源
バス上の任意の場所から給電できます

【電源】
 ・ネットワークバス給電 24V 2A
 ・AC100V/200V 80VA(MAX)
【外形寸法】
 ・W150×H54×D170mm(突起含まず)

光ファイバー
延長
ユニット

MMX-FE1

MMX-FE1

MMXのバスを1Kmまで延長します。

【光ファイバー部】
 ・ファイバー径 200μ/230μ
  (推奨ファイバー オムロン社製Z3F2-42D**M)
 ・コネクタ JIS C5974 F05型
【ネットワーク部】
 ・RJ-45コネクタ2個装備。デジーチェン接続可能
【電源】
 ・AC100V 80VA(MAX)
 ・ネットワークバス給電も行います。
【外形寸法】
 ・W150×H85×D170mm(突起含まず)

MMXスター
結線
ユニット

I-MSG

I-MS/G

MMXのバスは、デジーチェンの方式ですが、配線上の都合からスター型が望ましい場合、本ユニットを用いることによりスター型の展開が可能となります。
また、各ユニットへの給電も同時に行います。

【電源】
 ・ネットワークスター型給電 24V 2A
 ・AC100V/200V 80VA(MAX)
 ・端末接続数 8台
【外形寸法】
 ・W256×H56×D250mm(突起含まず)

ソリューションツールのお問合せ
▲

リモートIO装置

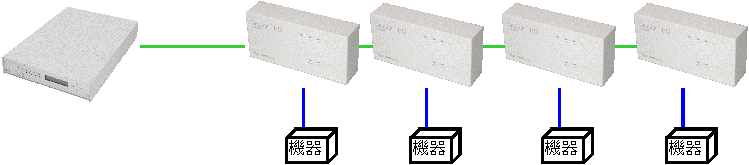

RIO D端末接続 RIO C端末接続 RIO パソコン接続

最大100mまでの散在するデータをケーブル1本で延長し、データ収集する装置です。
MMX-Mを使用して、RS-232c付きの装置につないだり、MMX-Mマスターユニットの機能を内蔵した、C端末などを用いることにより容易に構築できます。
型式
仕様

リモート
I/O
ユニット

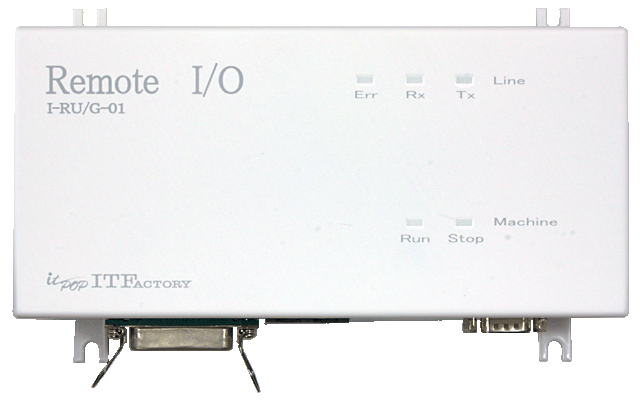

I-RU/G

RIO

リモートI/Oユニット
ケーブル1本で、電源も信号も供給し、入出力を行います。
機械設備からの、稼動情報の収集や生産情報の収集が容易に行えます。

【入力部】
 ・入力点数  8点
 ・入力形式  無電圧接点入力
 ・応答速度  最大20パルス/秒で生産カウントなど可能
 ・最小パルス幅  20ms
【ネットワーク部】
 ・MMX-MC端末などMMX接続機能を持つ端末に接続
 ・バス型でデジーチェン方式とスター方式が選択可能
 ・バス型の場合、最大延長距離100m、スター型の場合、それぞれ最大100m
 ・バス部の通信速度 115.2Kbps
 ・RJ-45コネクタでLAN用カテゴリ5のケーブル使用可
【電源】
 ・ネットワークバス給電 24V 600mA(MAX)/1台
【外形寸法】
 ・W210×H100×D50mm(突起含まず)
 ・壁取り付け用金具があります

各種オプション

高速接点入力
増設出力
拡張接点入力
シリアルポート


【高速接点入力】
 ・24V接点もしくはオープンコレクタ入力
 ・単相もしくは2相カウンタとして使用可
 ・最大カウント速度 100パルス/秒
【増設出力】
 ・リレー出力またはオープンコレクタ出力(出荷時指定要)
 ・点数4点
【拡張接点入力】
 ・標準の接点入力の8点のうち、5点を使って、10点の拡張入力を行います。
 ・オプション後、通常の接点入力3点と拡張入力10点になります。
 ・拡張入力10点は、同時入力は、無効になります。
【シリアルポート】
 ・RS-232cインターフェース9ピンDTE仕様
 ・通信速度 300〜9600BPS
 ・通信プロトコルは、ご注文に応じて作成いたします
 ・アナログ入力オプションと同時選択はできません
【アナログ入力】
 ・絶縁型アナログ入力
 ・0-1V、0-5V、0-10V、4-20mAなど工場オプションです
 ・シリアルポートオプションと同時選択はできません

※オプションは、すべて工場オプションです。
出荷後の現地組み込みはできません。

電源
ユニット

I-RUP

I-RUP

バス給電用電源
バス上の任意の場所から給電できます

【電源】
 ・ネットワークバス給電 24V 2A
 ・AC100V/200V 80VA(MAX)
【外形寸法】
 ・W150×H54×D170mm(突起含まず)

光ファイバー
延長
ユニット

MMX-FE1

MMX-FE1

MMXのバスを1Kmまで延長します。

【光ファイバー部】
 ・ファイバー径 200μ/230μ
  (推奨ファイバー オムロン社製Z3F2-42D**M)
 ・コネクタ JIS C5974 F05型
【ネットワーク部】
 ・RJ-45コネクタ2個装備。デジーチェン接続可能
【電源】
 ・AC100V 80VA(MAX)
 ・ネットワークバス給電も行います。
【外形寸法】
 ・W150×H85×D170mm(突起含まず)

MMXスター
結線
ユニット

I-MSG

I-MS/G

MMXのバスは、デジーチェンの方式ですが、配線上の都合からスター型が望ましい場合、本ユニットを用いることによりスター型の展開が可能となります。
また、各ユニットへの給電も同時に行います。

【電源】
 ・ネットワークスター型給電 24V 2A
 ・AC100V/200V 80VA(MAX)
 ・端末接続数 8台
【外形寸法】
 ・W256×H56×D250mm(突起含まず)

ソリューションツールのお問合せ
▲

LED表示

型式
仕様

大型LED
表示

ILUG

ILUG

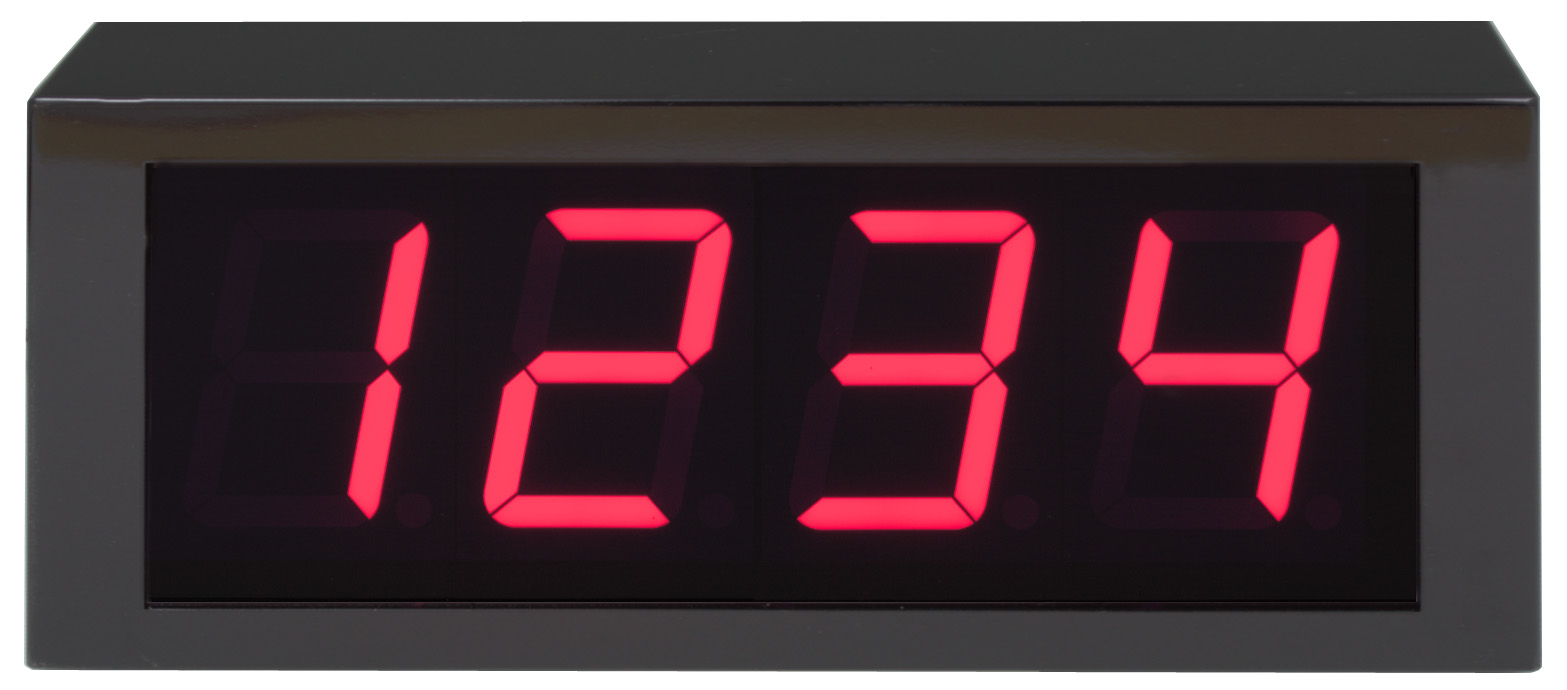

大型7セグメントLED表示器

【表示部】
  ・7セグメントLED
  ・文字高さ100mm

【インターフェイス】
  接点入力カウントやRS-232CやRS485、Ethernet、MMXバスなど各種

※桁数や段数、インターフェースはオーダーメイド製作です。
 お問い合わせください。

多段無線式
LED表示

LED45

LED

4桁5段のLED表示端末。

【表示】
  ・7セグメントLED
  ・4桁5段
【インターフェース】
  ・無線LAN(IEEE802.11b)
  ・アクセスポイント経由でパソコンと接続
パソコンからの指示で表示の書き換え
【電源】
  ・リチウムイオン電池
  ・連続使用時間 8時間(表示時間50%時)
【オプション】
  ・スイッチ外部入力(5点)

※本仕様は仕様例です。
桁数や段数、インターフェースはオーダーメイド製作致します。
 お問い合わせください。

積算
カウンター

WHC-1

WHC-1

最大8点の接点入力をカウントし、30分毎のカウント値を蓄積保持します。
データはMMXネットワーク経由もしくはIrda通信によりデータの読み出しが行えます。
積算電力をはじめ、各種カウントに使用できます。

【表示部】
  ・7セグメントLED 4桁
  時刻表示、接点入力1〜8のカウント値を繰り返し表示
  ・通信LED、日付、データ表示LED

【インターフェイス】
  ・接点入力カウント入力 8点
  ・カウント周波数 10Hz(最大)
  ・MMXネットワーク
  ・IrDAインターフェース(9600bps固定)
【日付・時刻】
 ・日付時刻は、バックアップされたカレンダー時計が内蔵されています。
 ・バックアップ時間は、10日間です。
【記録保持】
 ・データは30分毎に不揮発メモリに書き込まれます。
 ・データは、約1ヶ月分保持し、リング形式保存されます。
 ・読み出しは、1ヶ月の範囲で任意に読み取ることができます。
【電源】
  ・電源電圧 AC100V/AC200V
  ・消費電力 15VA
【外形寸法】
 ・W150×H270×D60mm(突起含まず)

※本仕様は仕様例です。
 お問い合わせください。

ソリューションツールのお問合せ
▲
