IT-POPIT-POPコンソーシアムソリューションツール

Weview Webデータ表示装置 Web Channel Viewer
Html自動巡回表示装置
LAN変換装置 スイッチングハブ機能つきLAN-RS232c変換装置
MMX RS232c 延長、切替装置
リモートIO リモートIO RS232c、接点入出力拡張装置
表示器 LED表示器
カウント機能、無線LAN、RS232c
RF-ID RF-ID応用装置
ハンディバーコードリーダー ハンディバーコードリーダー
FA、制御、アミューズメントなど、各種基板開発・製造 FA用、制御用、アミューズメント用など
各種基板、装置、開発・製造
営業の問い合わせ
IT-POPバス構成

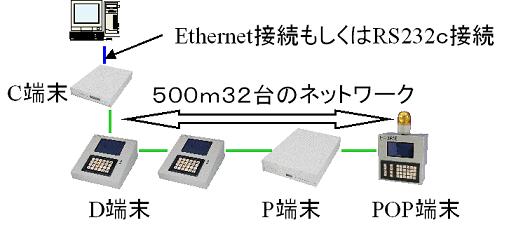

<デジーチェン、バス形式の時のネットワーク構成例>

IT-POPスター構成

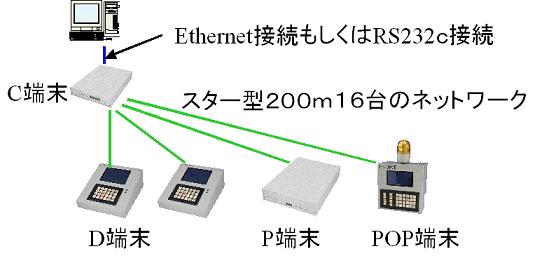

<スター結線形式の時のネットワーク構成例>

IT-POPは、工場の生産管理、進捗管理、稼動管理、品質管理など工場管理のためのネットワークです。
C端末を中心にIT端末ネットワークにつながる各種機能の端末とMMXバスと呼ぶ小型機器用のネットワークを組み合わせることにより、工場の隅々からのデータ収集と情報の共有化を実現します。
IT-POPは、IT-POPコンソーシアムconsortiumメンバーを中心として提供しています。


IT端末ネットワークは、総延長距離500m(スター型の場合は200m)、端末台数32台(スター型の場合は16台)のネットワークです。RS485準拠同時2回線通信方式です。
MMXバスは、距離100m、端末台数32台で電源供給も同時に行います。電源供給を個別に行う必要が無いので、設置、移設が容易です。
いずれのネットワークも、Ethernetの100Base/T、10Base/Tに使われるカテゴリー5などのケーブルとRJ45のコネクタが使用でき、バス型やスター型のいずれの配線方式も選択できる機材を用意しています。
(現場配線のケーブルは、シールド付きのSTPを推奨しています。)


IT-POPロゴ端末  IT端末ネットワーク機器

型式
仕様

通信制御端末
C端末

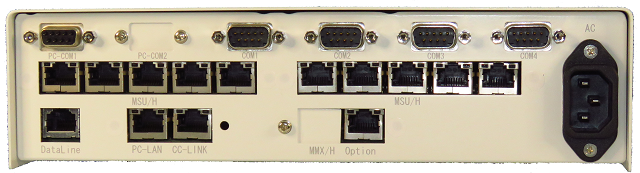

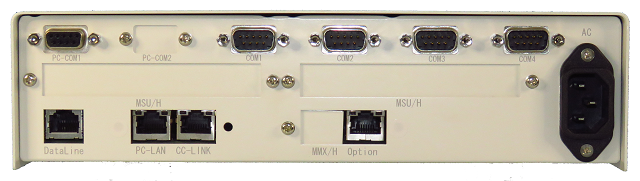

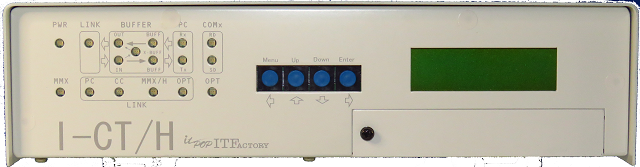

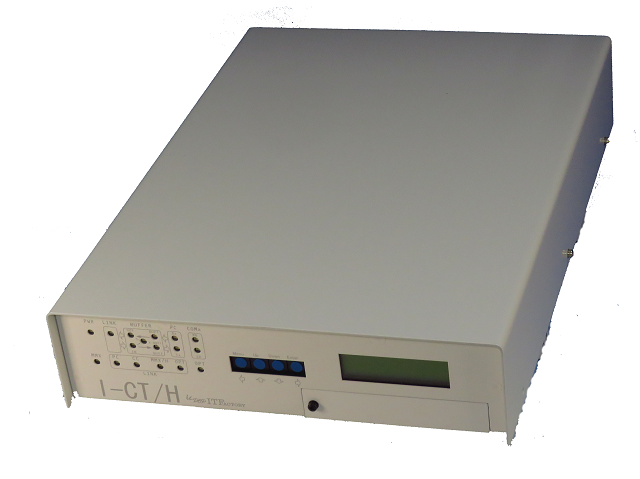

C端末 C端末正面 C端末裏面

I-CT/G

C端末スター結線裏面

スター結線オプション

IT端末のネットワークマスターコントローラー機能。

【CPU、メモリ】
・16ビットCPU
・データメモリ:1MB(停電バックアップ機能付き)
・ソフトウェア:1MB(FlashROM格納)
・リアルタイムクロック(停電バックアップ機能付き)

【インターフェイス】
@上位通信仕様:RS-232C準拠 D-sub9Pinメス
  速度:最大115.2Kbps
AIT端末ネットワーク
  ・通信レベル:RS485(コネクタ:RJ45)
  ・通信速度:50Kbps
  ・通信方式:半2重2回線同時通信方式
  ・接続台数:最大32台 総延長距離:最大500m
B仮想メモリ機能(オプション)
  ・C端末の通信制御機能に追加しアプリケーション端末機能を追加します
  ・通信用と独立に、1MBのバックアップRAM装備
C増設RS232cインターフェース(オプション)
  ・仮想メモリ機能(オプション)から制御可能なRS232c
  ・通信速度:115.2Kbps(MAX)
  ・DSUB9ピン、DTE仕様
DMMX回線インターフェース(オプション)
Eスター結線用(オプション)
Eイーサネットインターフェイス(オプション)

データ入力端末
D端末

I-DT/E

現場作業情報の入力端末。
バーコードリーダー、追加インターフェイスオプションが接続可能。

【表示】
 ・液晶表示ドット数256×128 CFLバックライト付き
 ・漢字ROM:JIS第一水準、JIS第二水準 16×16ドットフォント
【キーボード】
 ・24キー
【標準インターフェイス】
 ・バーコードI/F
 ・RS-232C×2ポート
【オプション】
 ・外部入力(16点)
 ・外部入出力ボード(入力8点出力8点)
 ・BCD入力ボード(BCD4桁入力)
 ・BCD出力ボード(BCD4桁出力)
 ・ビデオI/F NTSCビデオ出力
 ・プリンターI/F ESC/Pセントロニクス出力

データ入力端末
P端末

P端末

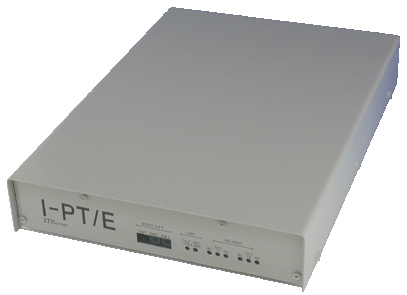

I-PT/E

現場作業実績をライン、設備から自動収集。
追加インターフェイスオプションが接続可能。

【表示】
 ・なし
【標準インターフェイス】
 ・RS-232C×2ポート
 ・外部入力(16点)
 ・接点入力(2点)
 ・リレー接点出力(4点)
 ・回転灯出力 1点
【オプション】
 ・外部入出力ボード(入力8点出力8点)
 ・BCD入力ボード(BCD4桁入力)
 ・BCD出力ボード(BCD4桁出力)
 ・ビデオI/F NTSCビデオ出力
 ・プリンターI/F ESC/Pセントロニクス出力

データ入力端末
POP端末

POP端末

I-POP/E

現場作業実績をライン、設備から自動収集。
バーコードリーダー、追加インターフェイスオプションが接続可能。

【表示】
 ・液晶表示ドット数256×128 CFLバックライト付き
 ・漢字ROM:JIS第一水準、JIS第二水準 16×16ドットフォント
【キーボード】
 ・24キー ・非稼動理由入力キー 8キー
【標準インターフェイス】
 ・バーコードI/F
 ・RS-232C×2ポート
 ・外部入力(16点)
 ・接点入力(2点)
 ・リレー接点出力(4点)
 ・回転灯出力 1点
【オプション】
 ・外部入出力ボード(入力8点出力8点)
 ・BCD入力ボード(BCD4桁入力)
 ・BCD出力ボード(BCD4桁出力)
 ・回転灯
 ・ビデオI/F NTSCビデオ出力
 ・プリンターI/F ESC/Pセントロニクス出力

※写真は回転灯オプション装備時のものです。

ソリューションツールのお問合せ
▲

IT-POPロゴ端末  MMXネットワーク機器

MMXネットワークの関連機器は、
MMX-Mや、リモートI/Oも参照ください。
型式
仕様

システム
スイッチ
ユニット
SSユニット

SSユニット

I-SU/G

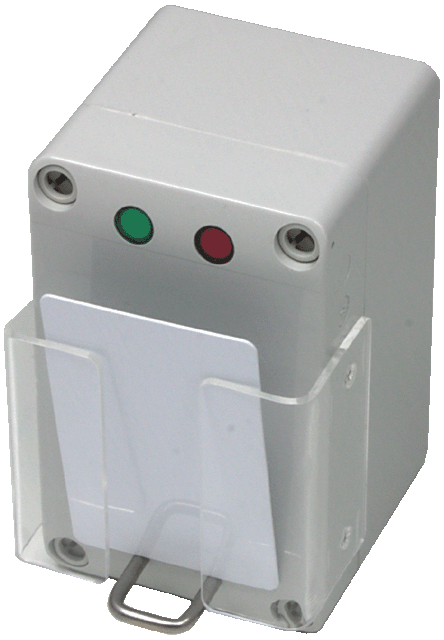

RF-IDカードを使った、着手、完了や入退出管理ためのRF-IDリーダー。
カードが置かれている時間を計測します。

【読み取りカード】
・13.56MHz RF-IDカード
・データメモリ:128Byte(ユーザーメモリ100Byte)
・同時読み取り 2枚
【インターフェイス】
・MMXネットワーク
【電源】
・MMXネットワークより供給 24V200mA以下
【外形寸法】
・W75×H125×D97mm 突起含まず
・重量 1Kg
・IP65相当
【表示】
・2点(緑LED、赤LED)
・カード有無表示、エラー表示

かんばん端末
K端末

I-KU/E

バーコード付き作業指示書(指示かんばん)の投入と、設備からの稼動信号・ショット接点信号の組合せによる、作業実績の自動収集に特化した簡易現場端末。
指示かんばんの置かれている時間を計測します。

【表示】
  ・数量・経過時間(LED)
  ・カンバン検知・エラー(LED)
  ・読取異常ブザー
【演算処理】
  ・時間測定
  ・回数測定
  ・データ編集
【インターフェイス】
  ・MMXネットワーク
  ・バーコードリーダー
  ・カンバン検知
  ・接点信号入力(4点)
  ・接点信号出力(2点)
  ・テンキーインターフェイス

※カンバン受皿はオーダーメイド製作です。

ソリューションツールのお問合せ
▲

IT-POPロゴ端末  各種機器、オプション

型式
仕様

タッチパネル
ユニット

タッチパネルユニット

I-GU/G

入力にタッチパネルを使った、表示端末器。

【表示】
・5.7インチ白黒液晶
・320ドット×240ドット
・最大文字数 40桁×30行(ANK)20桁×15行(漢字)
・タッチパネル分解能 10×6
【インターフェイス】
・RS232c
【電源】
・24V 0.6A以下
【外形寸法】
・W210×H140×D60mm 突起含まず
・重量 2.5Kg

オプション
ビデオ
インターフェース
表示例

VIF-1

D端末、P端末、POP端末用オプションでNTSCビデオ出力を行います。

【表示】
  ・24桁×12行、12桁×12行、12桁×6行、6桁×6行
  ・表示色 8色
  ・背景色 8色
【外形寸法】
  ・・W110×H46×D140mm 突起含まず
【インターフェイス】
  ・D端末、P端末、POP端末に専用インターフェースで接続
  ・コンポジットビデオ出力(ピンジャック)
  ・Y/C分離ビデオ出力(S端子)

※画面は、ビデオモニターでの表示例です。
